鎳磷鍍（Electroless Nickel Plating, ENP）是一種化學(xué)鍍技術(shù)，主要用于提高金屬表面的耐腐蝕性、耐磨性、硬度和潤(rùn)滑性等，鎳磷鍍化學(xué)鍍層在多個(gè)方面展現(xiàn)出其獨(dú)特的優(yōu)勢(shì)，但同時(shí)也存在一些不足之處。

一、鎳磷鍍優(yōu)點(diǎn)

1、鍍層均勻性好

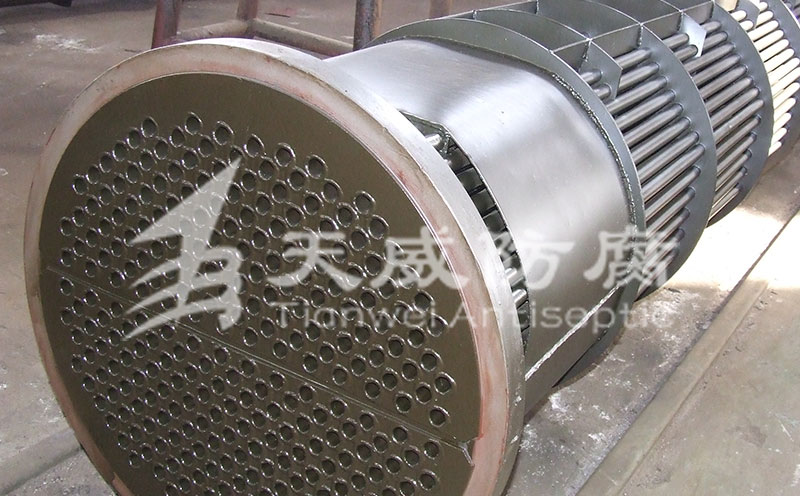

非晶態(tài)Ni-P合金鍍層是通過化學(xué)沉積的方法獲得，凡是鍍液能浸到的部位，工件形狀不受限制、不變形，可化學(xué)鍍較深的盲孔和形狀復(fù)雜的內(nèi)腔，形態(tài)復(fù)雜的零件，也能得到均勻的鍍層，能很好地覆蓋復(fù)雜形狀的零部件表面，包括盲孔、深孔和微細(xì)結(jié)構(gòu)。在尖角或邊緣突出部分，沒有過份明顯的增厚，即有很好的仿型性，鍍后不需磨削加工，沉積層的厚度和成份均勻。 不需外加電流，是非晶態(tài)均一單相組織，不存在晶界位錯(cuò)，也無化學(xué)成份偏析，且避免了電鍍形成的邊角效應(yīng)等缺陷。另外還具有較高的光潔度。

2、鍍層附著力好

鍍層在鋼體上產(chǎn)生壓應(yīng)力（4MPa)而鍍層與鋼的熱膨脹系數(shù)相當(dāng)，所以具有優(yōu)良的附著力，一般為300-400MPa。處理后的合金層與金屬基件結(jié)合強(qiáng)度增大，一般在350-400Mpa條件下不起皮、不脫落、無氣泡。 　　

3、鍍層硬度高，抗磨性能優(yōu)良

鍍層具有高硬度，低韌性和較低熱導(dǎo)率、電導(dǎo)率，它的抗拉強(qiáng)度超過700MPa，與很多合金鋼相似，鍍層硬度和延伸率都超過了電鍍鉻，彎曲無裂紋，適用于精密零部件的耐磨保護(hù)，但不適合反復(fù)彎折和拉抻等劇烈變形的部件，經(jīng)熱處理硬度可達(dá)HV1100，但在320℃時(shí)開始發(fā)生晶型轉(zhuǎn)變，耐磨性能增強(qiáng)，耐蝕性能減弱。本技術(shù)處理后，金屬表面硬度可提高一倍以上，在鋼鐵及銅表面可達(dá)Hv 570。鍍層經(jīng)熱處理后硬度達(dá)Hv 1000，工模具鍍膜后一般壽命提高3倍以上。

4、優(yōu)良的抗腐蝕性能

由于鍍層屬非晶態(tài)不存在晶界、位錯(cuò)等晶體缺陷，是單一均勻組織，不易形成電偶腐蝕，決定其有較高的耐蝕性，鎳—磷鍍層均勻性好，拉應(yīng)力小，致密性好，為防腐蝕提供了理想的阻擋層，能顯著提高基材的耐蝕性能，從而延長(zhǎng)了金屬件的使用壽命。在堿、鹽、高溫油測(cè)、有機(jī)介質(zhì)和溶劑、酸性氣體中有抗蝕能力，對(duì)還原酸（鹽酸）有良好的抗蝕能力。經(jīng)硫酸、鹽酸、燒堿、鹽水同比試驗(yàn)，其腐蝕速率低于1cr18Ni9Ti不銹鋼。

5、耐磨性好、光潔度高

由于催化處理后的表面為非晶態(tài)，即處于基本平面狀態(tài)，有自潤(rùn)滑性，摩擦系數(shù)小，非粘著性好，耐磨性能高，在潤(rùn)滑情況下，可替代硬鉻使用，適合在運(yùn)動(dòng)部件上使用，降低摩擦系數(shù)，減少磨損。催化后的鍍件表面光澤度為L(zhǎng)Z或▽8-10可與不銹鋼制品媲美，呈白亮不銹鋼顏色。工件鍍膜后，表面光潔度不受影響，無需再加工和拋光。 　

二、鎳磷鍍不足

1、成本較高

相較于傳統(tǒng)的電鍍工藝，化學(xué)鍍液的穩(wěn)定性較差，組成復(fù)雜，這增加了鍍液的維護(hù)、調(diào)整和再生的難度，涉及的化學(xué)藥品、處理時(shí)間和能源消耗相對(duì)較大。與一些其他電鍍方法相比，鎳磷化學(xué)鍍的沉積速率相對(duì)較慢，這可能會(huì)影響生產(chǎn)效率。與電鍍相比，

2、工藝控制復(fù)雜

化學(xué)鍍過程中的溫度、pH值、絡(luò)合劑濃度、還原劑濃度等因素需要精確控制，否則會(huì)影響鍍層質(zhì)量。雖然理論上鍍層的厚度應(yīng)該是無限制的，但在實(shí)際操作中，由于多種因素（如溶液成分、溫度等）的影響，鍍層的厚度很難達(dá)到理想的厚度。

3、磷含量控制

鍍層中磷含量的變化會(huì)對(duì)鍍層性能有很大影響，過高或過低都會(huì)影響其耐磨性和耐蝕性，需要精確調(diào)控。

三、鎳磷鍍技術(shù)指標(biāo)

鍍層厚度：可以控制在幾十微米到幾百微米不等，一般要求鍍層厚度10-50μm。

磷含量：通常在5%~15%之間，可以調(diào)整以獲得不同的硬度和耐蝕性能。

硬度：隨著磷含量的增加，硬度也會(huì)逐漸增大，一般要求Hv 550-1100（相當(dāng)于HRC 55～72）。

耐蝕性：按照ASTM B117鹽霧試驗(yàn)，可具有數(shù)百小時(shí)到數(shù)千小時(shí)的耐蝕表現(xiàn)。

結(jié)合力：鍍層與基材之間的結(jié)合力應(yīng)大于或等于電鍍鎳的結(jié)合力，可達(dá)結(jié)合強(qiáng)度大于15kg/mm&sup2，通常通過拉伸試驗(yàn)、剝離試驗(yàn)等方法測(cè)定。

綜上所述，鎳磷鍍化學(xué)鍍層在硬度、耐腐蝕、耐磨、光澤度等方面具有顯著優(yōu)勢(shì)，但同時(shí)在成本、工藝控制和環(huán)保等方面存在一些挑戰(zhàn)。在選擇是否使用鎳磷鍍層時(shí)，需要根據(jù)具體的應(yīng)用需求和工藝條件進(jìn)行綜合考慮。
