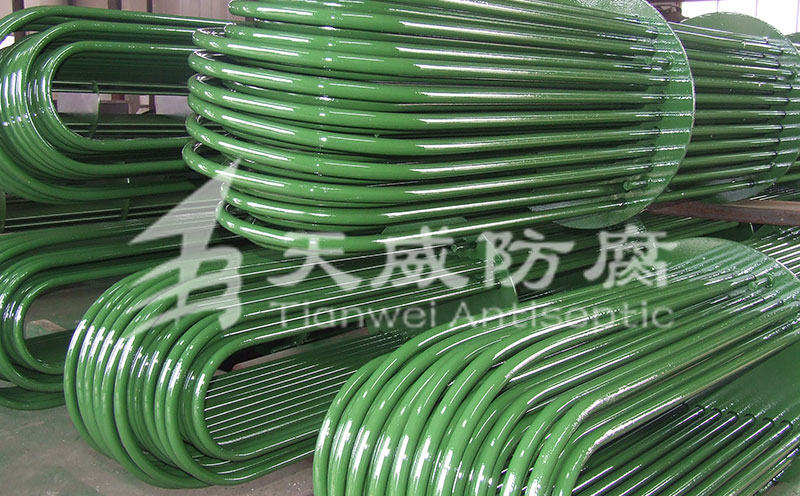

列管式換熱器管束作為換熱核心部件，常面臨介質(zhì)腐蝕、沖蝕、電化學(xué)腐蝕等多重失效風(fēng)險，防腐處理是延長其使用壽命的關(guān)鍵手段。但防腐施工后若存在質(zhì)量缺陷，可能導(dǎo)致防腐層提前失效、管束腐蝕加劇，甚至引發(fā)泄漏、停機等嚴重后果，這些問題的產(chǎn)生與噴砂工藝、涂料選擇、施工環(huán)境控制及固化處理等環(huán)節(jié)密切相關(guān)，

一、質(zhì)量問題與分析

1、管內(nèi)噴砂后表面發(fā)暗 —— 肉眼觀察，噴砂應(yīng)呈亮色。

（1）單管噴砂時間過短，殘留油銹，應(yīng)調(diào)整延長噴射時間。

（2）砂子過分潮濕，應(yīng)為干燥潔凈。

（3）壓短空氣油、水分離不好，應(yīng)調(diào)整改善空氣油、水分離器效果。

2、化學(xué)清洗后殘留油、銹斑——肉眼觀察，應(yīng)為金屬本色即銀灰色。

（1）清洗前應(yīng)手工或機械預(yù)除過厚的油銹。

（2）洗液宜呈流動態(tài)，加泵循環(huán)。

（3）加大水沖洗壓力，有條件時配泵。

（4）及時檢查清除洗液中的污物。

3、漏涂

涂畢工件表面（尤其管內(nèi)）應(yīng)呈亮色，漏涂部位暗色無光。

空漆角度偏?。浩嵋赫扯绕?。

5、折流板附近管外漏涂。

工件傾角過大，宜小傾角大流量。

6、滴墜

漆液粘度偏低；環(huán)境干燥氣溫高。

7、漆膜過薄

粘度偏低；工作溫度偏高 ，應(yīng)＜40℃；環(huán)境溫度過低，宜15—25℃；環(huán)境相對溫度高，宜＜80%。

8、干膜粗糙無光

涂料變質(zhì)，出現(xiàn)重新聚集的固料顆粒；涂料多次循環(huán)使用組分變化基料偏低；涂料中機械雜質(zhì)過多；烘干初始升溫太快（應(yīng)≯40℃/小時）形成針孔；烘干溫度偏高；涂裝表干環(huán)境粉塵太多；烘爐內(nèi)粉塵太多。

9、干膜整體脫落

表面處理不合格（殘留油、銹、鈍化膜被批壞或附著雜質(zhì)太多等）；涂料質(zhì)量不合格，附著力過低；

10、底面漆間層脫落

面漆質(zhì)量差，附著力過低。

11、干膜針孔

表干不良，烘干升溫過快；漆中機械雜質(zhì)多；工件距遠紅外板太近。

二、質(zhì)量問題的不良影響

縮短管束使用壽命：防腐層失效后，基材直接暴露在腐蝕環(huán)境中，點蝕、縫隙腐蝕等局部腐蝕速率提高，遠高于未防腐管束的均勻腐蝕速率，可能導(dǎo)致管束 1-2 年內(nèi)報廢。

引發(fā)安全事故：管束腐蝕穿孔后，換熱介質(zhì)泄漏，可能引發(fā)火災(zāi)、爆炸、中毒等安全事故；

增加運維成本：頻繁更換管束、停機維修會導(dǎo)致生產(chǎn)中斷，據(jù)工業(yè)數(shù)據(jù)統(tǒng)計，換熱器管束腐蝕失效導(dǎo)致的停機損失約占設(shè)備總運維成本的 30-50%；

影響換熱效率：防腐層脫落、結(jié)垢（腐蝕產(chǎn)物與介質(zhì)雜質(zhì)混合形成）會增加傳熱阻力，導(dǎo)致?lián)Q熱效率下降 10-20%，增加能耗。
