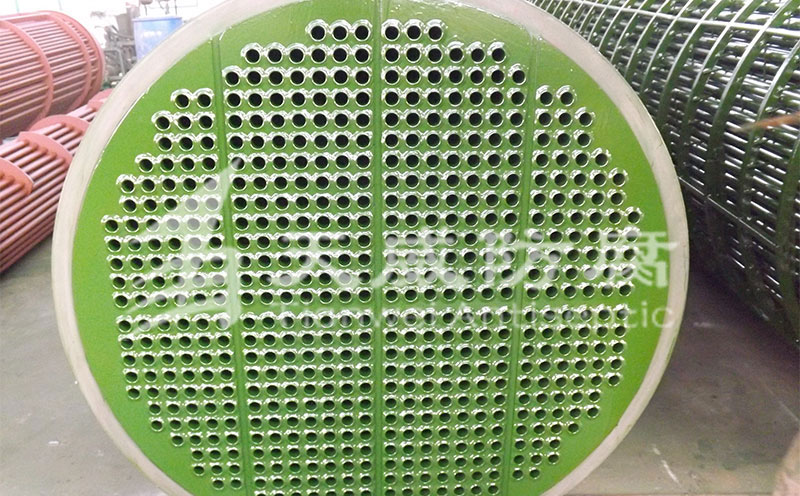

換熱器防腐涂層的使用壽命，取決于工況適配、施工質(zhì)量、運(yùn)行管理等多個(gè)環(huán)節(jié)。針對(duì)涂層起泡、開裂、脫落、粉化、銹蝕等各類失效問題，結(jié)合前期失效原因分析，需要從材料選型、施工工藝、運(yùn)行環(huán)境及結(jié)構(gòu)設(shè)計(jì)等多方面落實(shí)預(yù)防措施，可有效延長(zhǎng)涂層服役周期，保障設(shè)備穩(wěn)定運(yùn)行。

一、科學(xué)選型，匹配工況需求

涂料選型是預(yù)防失效的第一道關(guān)口。需全面采集設(shè)備運(yùn)行參數(shù)，明確長(zhǎng)期工作溫度、瞬時(shí)峰值溫度、介質(zhì)成分、酸堿濃度、氯離子含量及流體沖刷強(qiáng)度。做到介質(zhì)與工況適配，如高溫?zé)煔狻⑺崧饵c(diǎn)環(huán)境優(yōu)先選用有機(jī)硅改性環(huán)氧酚醛、專用高溫涂料；循環(huán)水、海水等介質(zhì)選用耐水、耐鹽霧的改性環(huán)氧體系；強(qiáng)腐蝕工況搭配玻璃鱗片、氟碳涂層。涂層體系能夠配套，采用多層復(fù)合涂層體系（如底漆+中間漆+面漆），底漆提供附著力和陰極保護(hù)，面漆增強(qiáng)致密性與耐候性，確保各層涂料相容性良好，避免起皮或脫落。堅(jiān)決杜絕以普通民用漆替代工業(yè)專用防腐涂料，同時(shí)保證新舊涂層體系兼容，避免出現(xiàn)層間剝離問題。

二、嚴(yán)控表面處理，筑牢附著基礎(chǔ)

表面處理不合格是涂層失效的首要誘因，必須嚴(yán)格執(zhí)行標(biāo)準(zhǔn)。施工前徹底清除基材表面油污、水垢、氧化皮、舊涂層及腐蝕產(chǎn)物，呈現(xiàn)均勻金屬光澤，碳鋼基材噴砂除銹等級(jí)不低于 Sa2.5 級(jí)，局部修補(bǔ)區(qū)域達(dá)到 St3 級(jí)，合理控制表面粗糙度。噴砂處理后，盡量在 2 小時(shí)內(nèi)完成涂裝，防止金屬二次返銹。焊縫、管板死角、翅片縫隙等重點(diǎn)部位要精細(xì)化處理，不留粉塵、積水與銹蝕隱患，從根本上解決涂層附著力不足的問題。

三、規(guī)范涂裝工藝，把控施工細(xì)節(jié)

嚴(yán)格控制施工環(huán)境的溫濕度（如溫度5-30℃、濕度≤85%）。遵循 “薄涂多遍” 原則，確保涂層厚度達(dá)標(biāo)，嚴(yán)禁一次性厚涂，避免涂層內(nèi)部應(yīng)力過大引發(fā)開裂、起泡?？刂泼康劳繉雍穸扰c層間涂裝間隔，待前道涂層完全表干后再進(jìn)行下一道施工，防止溶劑包裹形成針孔。根據(jù)設(shè)備結(jié)構(gòu)選擇適配施工方式，管束、窄流道采用高壓無氣噴涂，邊角縫隙輔以刷涂，做到全覆蓋、無漏涂。同時(shí)避開高濕、低溫、大風(fēng)、陰雨等惡劣環(huán)境施工，保障涂層成型質(zhì)量。

四、嚴(yán)格固化養(yǎng)護(hù)，保證涂層性能

涂裝完成后，按涂料工藝要求開展固化養(yǎng)護(hù)。常溫固化涂層需預(yù)留足夠養(yǎng)護(hù)周期，高溫固化涂料嚴(yán)格把控升溫速率、固化溫度與保溫時(shí)長(zhǎng)，禁止升溫過快產(chǎn)生熱震裂紋。養(yǎng)護(hù)階段做好防護(hù)，避免涂層被磕碰、劃傷、淋雨污染。未完全固化的設(shè)備嚴(yán)禁提前投運(yùn)，防止涂層遇介質(zhì)軟化、破損，確保涂層形成致密穩(wěn)定的防護(hù)結(jié)構(gòu)。

五、優(yōu)化運(yùn)行管理，降低工況損傷

設(shè)備投運(yùn)后規(guī)范操作，減少外界因素對(duì)涂層的破壞。設(shè)備啟停時(shí)平穩(wěn)升降溫，避免溫度驟變產(chǎn)生熱應(yīng)力，造成涂層開裂；對(duì)于冷水回路，從初始注水階段就應(yīng)持續(xù)關(guān)注并調(diào)整水質(zhì)條件，控制水中的腐蝕性離子和微生物含量；控制介質(zhì)流速，在管路前端加裝過濾器，攔截固體雜質(zhì)，減輕流體沖刷磨損。定期排查介質(zhì)指標(biāo)，及時(shí)調(diào)整水質(zhì)，減少酸、堿、鹽類物質(zhì)對(duì)涂層的化學(xué)侵蝕。停機(jī)檢修時(shí)，徹底排空設(shè)備內(nèi)部積液并吹干，避免長(zhǎng)期積液引發(fā)局部腐蝕。

六、優(yōu)化設(shè)備結(jié)構(gòu)與定期巡檢維護(hù)

在換熱器設(shè)計(jì)時(shí)，應(yīng)盡量避免死角、縫隙和盲端，減少電解質(zhì)滯留引起的局部腐蝕；對(duì)銳邊、尖角做倒角圓滑處理，對(duì)管板與換熱管的連接，可采用內(nèi)孔焊接等新型連接結(jié)構(gòu)，從根本上消除管頭縫隙，杜絕氯離子（Cl?）在縫隙處的濃縮積聚，預(yù)防應(yīng)力腐蝕開裂。建立常態(tài)化巡檢制度，定期檢查涂層外觀、厚度，利用電火花檢測(cè)排查針孔缺陷。發(fā)現(xiàn)微小裂紋、銹點(diǎn)、局部起皮等早期問題時(shí)，及時(shí)局部修補(bǔ)，防止缺陷擴(kuò)大。結(jié)合設(shè)備運(yùn)行年限，制定整體翻新計(jì)劃，實(shí)現(xiàn)長(zhǎng)效防護(hù)。

換熱器涂層失效預(yù)防是一項(xiàng)系統(tǒng)性工作。從前期選型、現(xiàn)場(chǎng)施工，到后期運(yùn)行、巡檢維護(hù)，每個(gè)環(huán)節(jié)嚴(yán)格管控，才能最大限度規(guī)避各類失效問題，充分發(fā)揮防腐涂層的防護(hù)作用，延長(zhǎng)換熱器整體使用壽命。
