鎳磷化學(xué)鍍是一種常用的電化學(xué)鍍技術(shù)，用于在金屬表面形成一層鎳磷合金保護(hù)層。其原理是利用電解液中的鎳鹽和磷酸鹽離子，在電解質(zhì)溶液中進(jìn)行電化學(xué)反應(yīng)。

在鎳磷化學(xué)鍍過(guò)程中，金屬基材作為陰極，而鎳鹽和磷酸鹽離子則作為陽(yáng)極。當(dāng)施加電流時(shí)，陽(yáng)極上的鎳鹽和磷酸鹽離子會(huì)被還原成鎳和磷元素，并在陰極表面沉積形成鎳磷合金層。

鎳磷合金層的形成是通過(guò)控制電流密度、溫度和電解液成分來(lái)實(shí)現(xiàn)的。這些參數(shù)的調(diào)節(jié)可以影響合金層的成分、厚度和性能。通常情況下，鎳磷合金層具有良好的耐腐蝕性、耐磨損性和導(dǎo)電性，可以提供有效的保護(hù)和改善金屬表面的性能。鎳磷化學(xué)鍍廣泛應(yīng)用于各種金屬材料的表面處理，例如鋼鐵、銅、鋁等。它被用于防止金屬腐蝕、改善金屬表面的硬度和潤(rùn)滑性，以及提供裝飾效果。

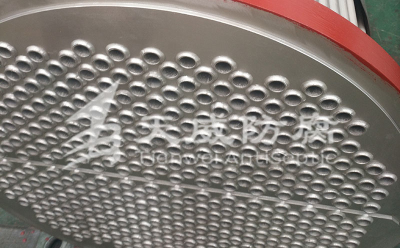

換熱管用鎳磷Ni-P鍍作為防腐步驟如下：

(1)工件表面的預(yù)處理

為了在管束表面得到均勻、孔隙率低、結(jié)合力優(yōu)良的鍍層，在施鍍前必須嚴(yán)格按以下工藝流程進(jìn)行：噴砂除銹一堿煮除油一自來(lái)水沖洗一酸洗、除銹使金屬表面活化一自來(lái)水沖洗一熱水沖洗。

(2)施鍍

預(yù)處理完畢后，立即進(jìn)行施鍍，Ni—P鍍液的主要成分為硫酸鎳、次亞磷酸鈉、絡(luò)合劑、緩沖劑、光亮劑等，將鍍液加熱到85~C，prI值調(diào)整為4．5～6，沉積速度約10tan／h，處理時(shí)間根據(jù)厚度來(lái)決定。

(3)鍍后處理

鍍后的工件用水沖洗后放入封孔液中封孔處理，以增強(qiáng)鍍層的耐蝕性能。封孔后，應(yīng)立即徹底清洗并吹干。

(4)PI"觀檢查

鍍層外觀為光亮或半光亮的銀白色，目視檢查鍍層表面光滑平整，無(wú)裂紋、分層及脫皮現(xiàn)象，使用鍍層測(cè)厚儀測(cè)量，厚度保持在35～50tan。
